Трансмиссия легкого вертолета «Актай»

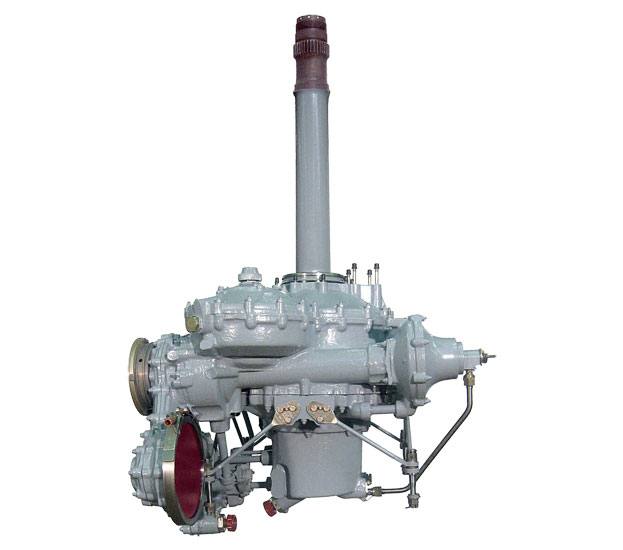

В состав трансмиссии входит главный редуктор ВР-10, хвостовой вал ХВ-10 с вентилятором и тормозом и хвостовой редуктор ХР-10.

Назначение – передача мощности от двигателя ВАЗ-4265 к несущему, рулевому винтам и вертолетным агрегатам с соответствующим изменением частоты вращения и величины крутящего момента, а также аэродинамических сил с вала несущего и рулевого винтов через корпусы редукторов на фюзеляж вертолета.

Типы редукторов:

• главный редуктор – трехступенчатой схемы, где первая ступень - коническая, вторая – цилиндрическая, третья – планетарная;
• хвостовой редуктор – одноступенчатый конический.
